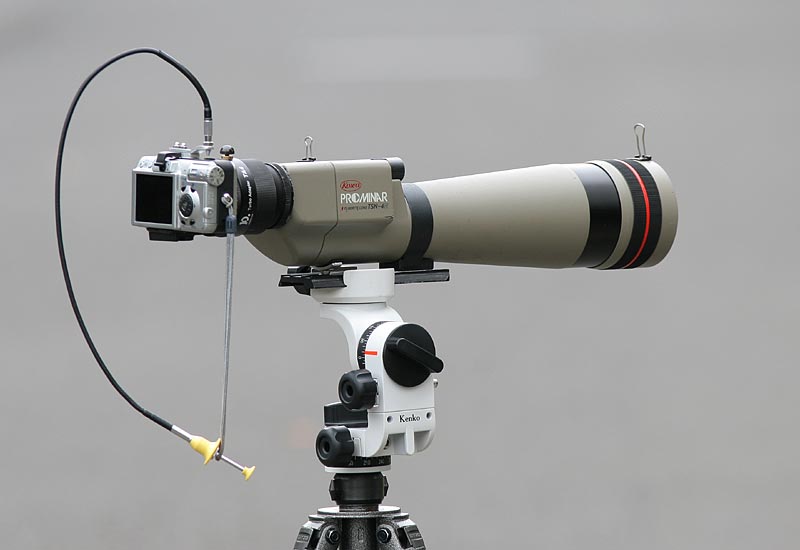

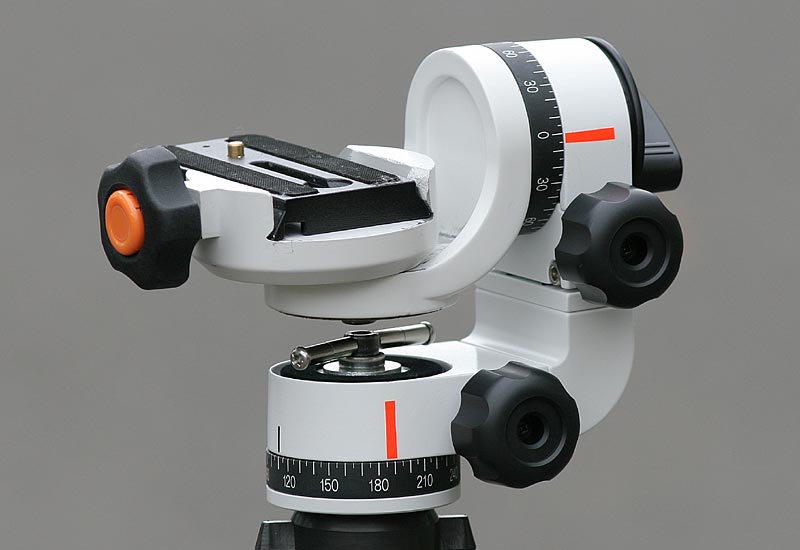

可動アームの向きを単純に逆にする事で高さが低くなり、支点部とスコープの重心が大幅に近くなります。
前作のジンバル雲台では支点部と重心の高さがほぼ理想的な同位置ですが、簡単な改造で、TSN-4Nの場合約11cmと大幅にずれていた重心が約７cm下がり０にはならないものの４cmとなり、安定度と操作性が格段に向上します。

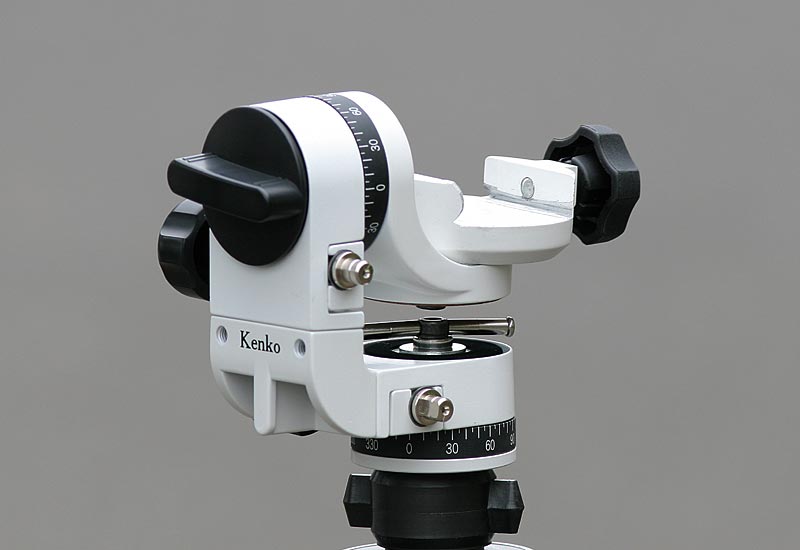

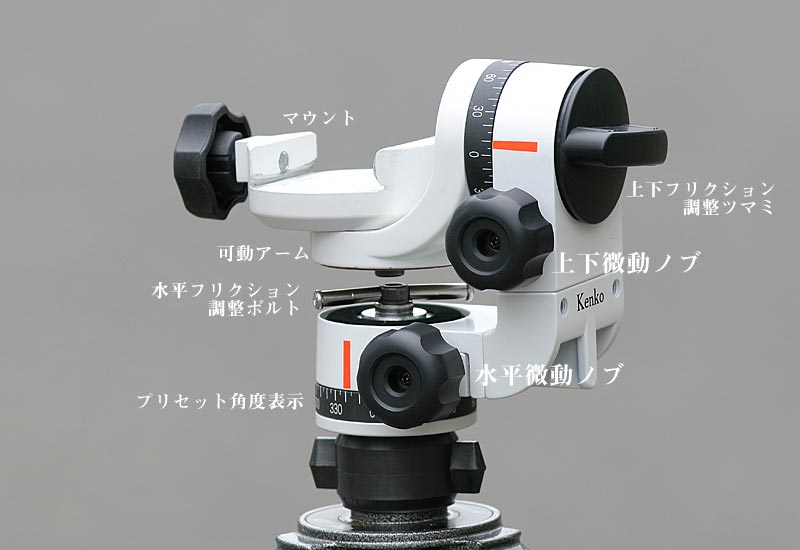

　改造前のケンコーNEW KDSマウント
天体望遠鏡用として全周微動装置を備えた経緯台式マウントで、ロック不要のフリーストップと微動ノブが特徴的です。
ただし標準の状態ではフリクションを弱くすると前後５度ほど傾けるとバランスを崩して転倒したような状態になってしまいます。
注：スコープマウント部のみ改造済み

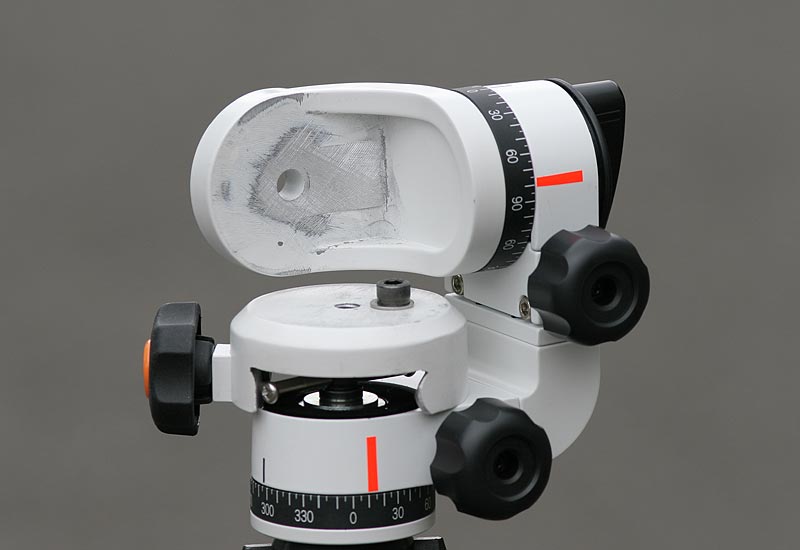

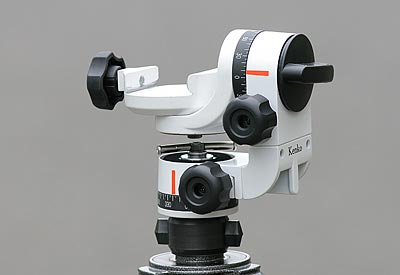

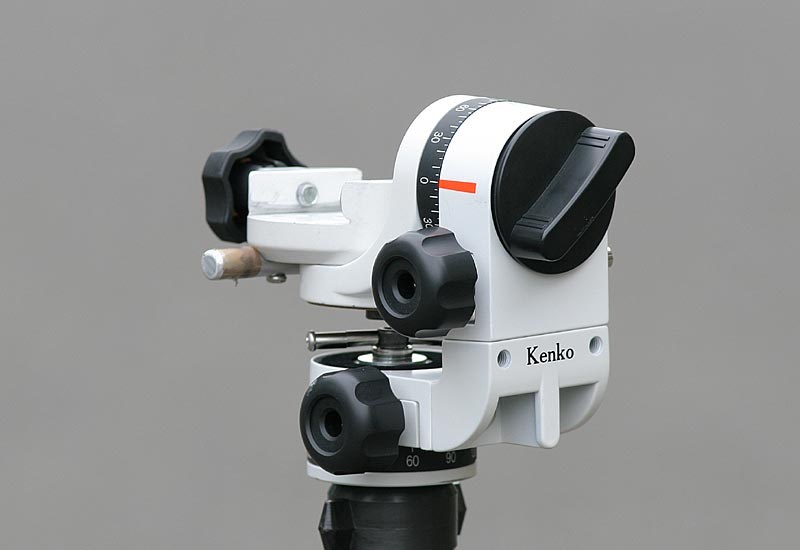

改造は簡単で可動アームを逆向きにセットし、マウント部にＭ６×25ビスで固定用の穴を開けタップを切り込んで取り付けます。可動アーム側が２mmほど盛り上がっているのでヤスリで削り落としましたが、簡単に作るにはスペーサーで代用できます。マウント部の写真参照

　通常スコープに使用している GITZO 2380 のロングスライドレールをそのまま使用出来るようにマウント部（アリ溝ヘッド）をヤスリで削り、大きな固定ノブネジをデザイン性を考えてＭ８×20ノブスターに変更しました。写真上参照
天体用のアリ溝レールを使用する場合は改造は不要です。

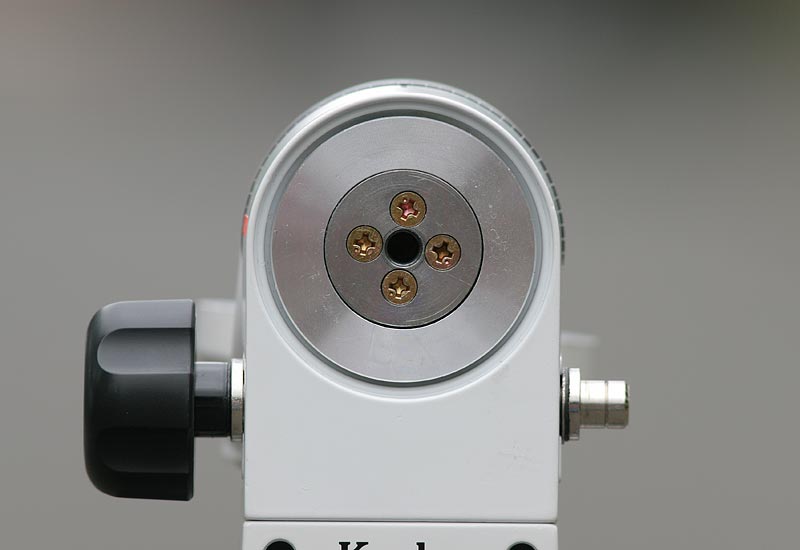

　標準のフリクション調整はツマミの内側にある皿ビス４本で調整する様に取説に書かれていますが、プラスドライバーでの調整となり撮影中に調整が出来ませんが、中心部の５mmビス（ツマミ）を締め込む事で調整が可能でしたので、４本のビスはやや緩めにセットしました。

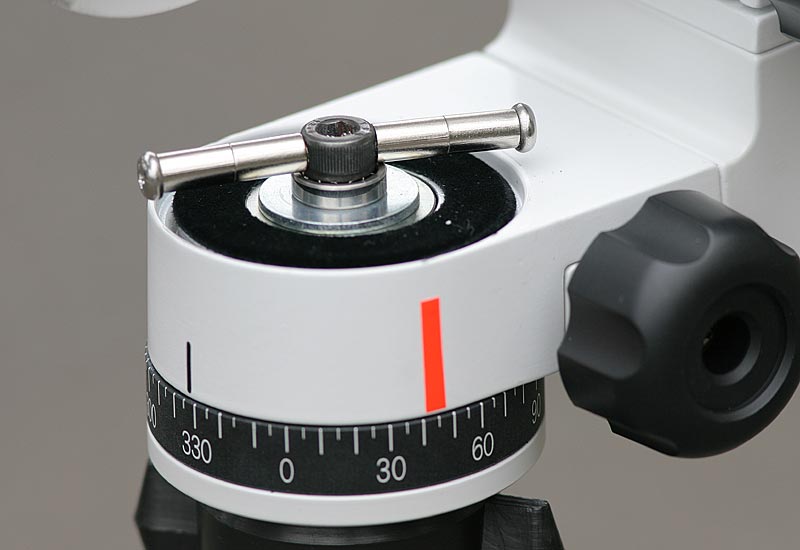

　水平方向ではアームを下向きにしたためオリジナルのツマミは可動アームに干渉するため使えませんのでＭ６×15のキャップボルトを加工し、スペーサーを入れフリクション調整を簡単に行えるようにしました。

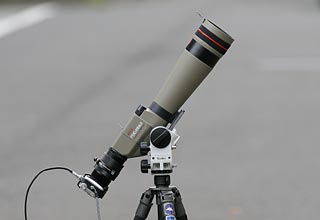

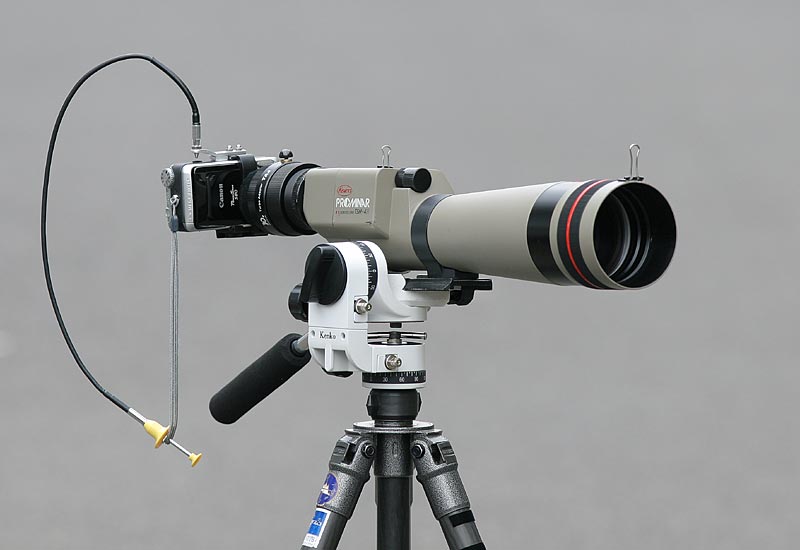

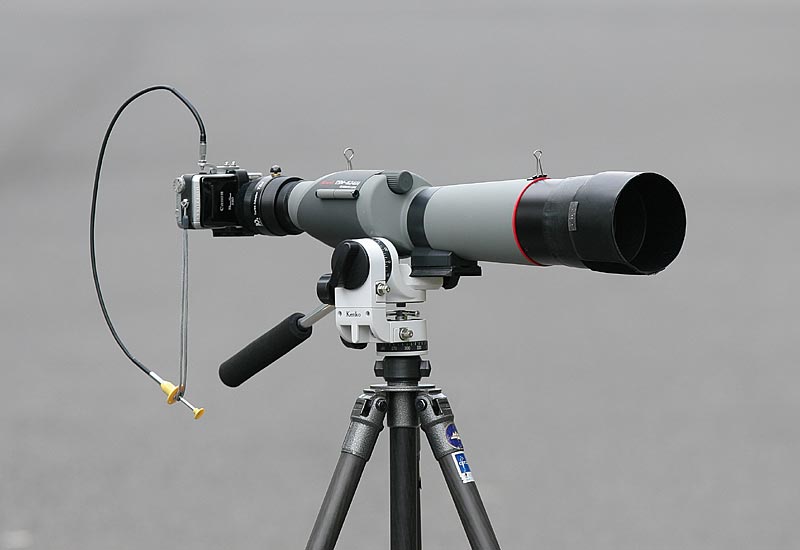

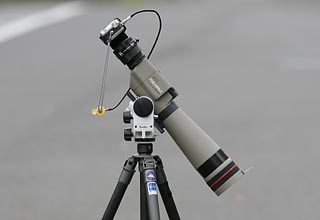

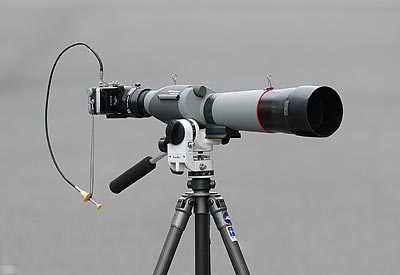

　８２口径のスコープも十分搭載可能です。ただし824Ｍではアーム上部に干渉するためスコープの角度をやや立てた位置でセットしますが、フォーカスノブが真上にくるため操作にはあまり影響が出ない範囲です。
ほとんどのスコープが搭載出来るのも魅力の一つです。

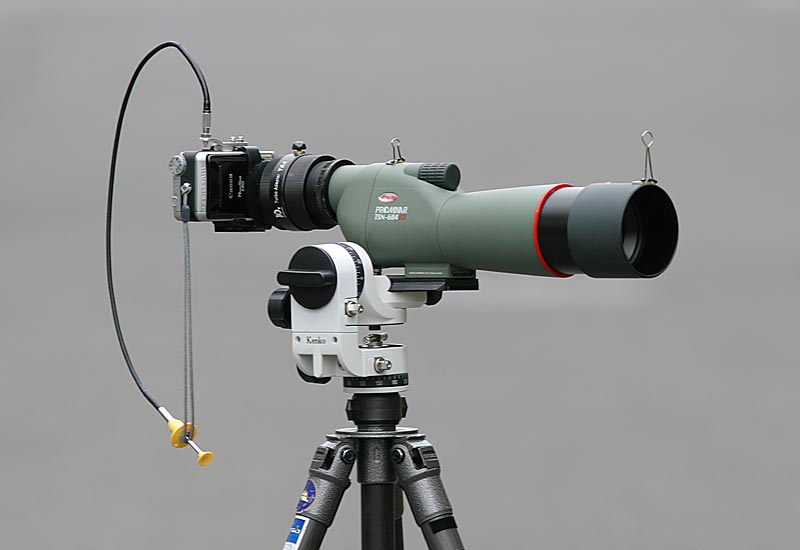

６０口径のスコープなら楽勝です。

　このクラスあたりまで使用出来ます。

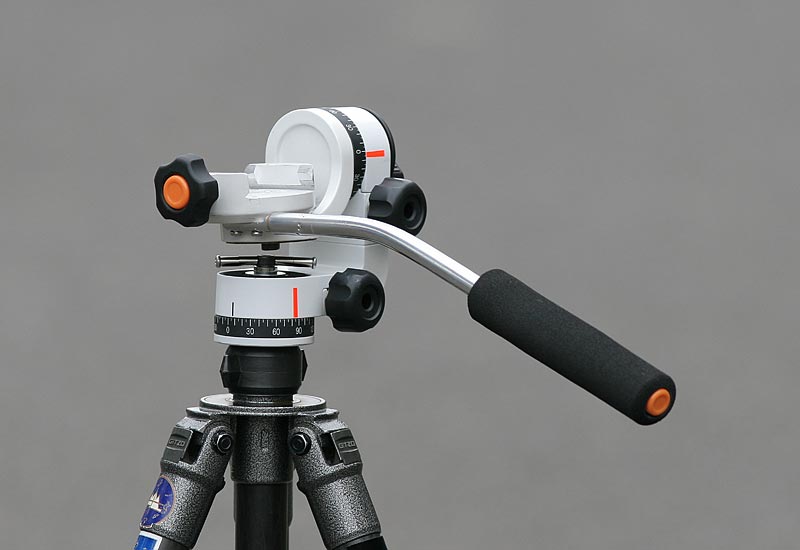

ガッチリと固定するにはやや弱い感じがしますが、自由雲台として使うには使いやすい感じですが、ＫＤＳをジンバル改造２の方が更に使用しやすいです。

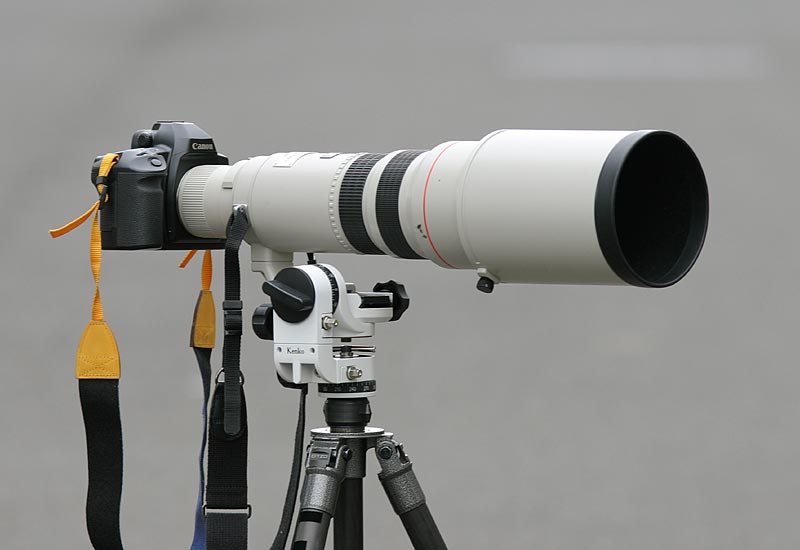

写真のカメラはアナログのＥＯＳ３です。

動きの少ないこの撮影ではフリクションを強め微動ノブでフレーミングをしてみましたが、動かないで居る時にはパーンハンドルより操作しやすく感じます。

TSN-824M + 14WE + S80
ISO50 1/125 F5.3 20.7mm

堤防のカモメ観察にも微動は大活躍、気になるカモメに角度表示をプリセット、元の位置に戻すのも大変便利です。

TSN-824M + 14WE + P5000
ISO100 1/203 F3.9
