| ６.-2 改良ＥＦレンズアダプターの制作 | |||||||||||||||||
| ＥＦレンズアダプターは、キャノンの一眼レフ用レンズを母体として、望遠鏡とデジスコとして利用する事を目的とします。 6-1で制作したアダプターの改良タイプで、従来のものは、被写界深度のせいか画質がいまひとつでした。そこで、新たにマスターレンズの絞りを調整できるようにマウント部を改良したアダプターを作成しましたので、制作とテストレポートをまとめてみました。 新旧を区別するために改良型をＮｅｗ−ＥＦアダプターとしました。 |
|||||||||||||||||

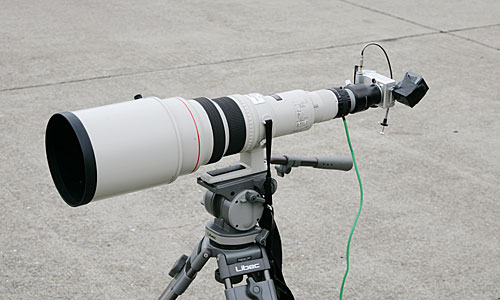

| デジスコとしてＮ−ＥＦレンズアダプターを利用の実例 | |||||||||||||||||
 |
|||||||||||||||||
 |
|||||||||||||||||

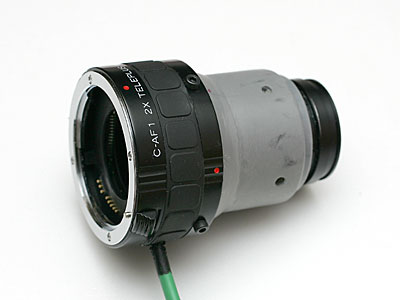

| Ｎｅｗ-ＥＦレンズアダプター組立て完成写真
従来タイプと異なるのは、レンズマウント部にケンコーテレプラスの部品を流用し、ＥＦレンズに電源・絞りコントロールの信号をカメラ側からケーブルで供給出来るように改造しました。 |
|||||||||||||||||
| 改良前のＥＦレンズアダプター | |||||||||||||||||
| ＥＦレンズアダプターの焦点距離と画質について | |||||||||||||||||
 |
|||||||||||||||||
| 左の写真全体が１Ｄ-Mark２に600mmレンズで30ｍの距離から撮影。
全体：600mm×1.3= 35mm換算 780mm |
|||||||||||||||||
| EF600mmF4LにＮ−ＥＦレンズアダプターを接続+Ａ９５ | |||||||||||||||||
| 絞りＦ４（開放）シャープさに欠ける | 絞りＦ８ 深度が深くなり画質が向上 | ||||||||||||||||
 |
 |
||||||||||||||||
| その他の絞りテスト F5.6 Ｆ11 画像をクリックで拡大します。 | |||||||||||||||||
 |
|||||||||||||||||
| EF600mmF4L(絞りF8)+1.4テレコンにＥＦレンズアダプターを接続+Ａ９５ | |||||||||||||||||
| 1.4倍のテレコンを使用してみましたが、改良前は開放の為か画質の劣化が激しく使い物にならないと思いましたが、２段絞る事で劣化はかなり改善されました。 | |||||||||||||||||
 |
|||||||||||||||||
| 比較用に同じ位置からフールドスコープにＡ９５を接続して同じ３０倍のアイピースで撮影しました。 Kowa TSN-4N + TSE-14W+A95 |
|||||||||||||||||
| まとめ： 改良タイプは、絞りを変化させることで、被写界深度は深くなり、画質はかなり向上しました。印象的にはこれなら使えるというところです。 画角はフィールドスコープの焦点距離がおおよそ300〜500mm程度ですので、それ以上のＥＦレンズをマスターにすると倍率も高くなります。 フィールドでの撮影の結果、テスト通りの倍率を得る事が出来たが、デジタル一眼で撮影したモノと比べるとシャープさに劣り、後処理でアンシャープマスクの必要がある。 ２倍のテレコンもテストしてみましたが、画質はＮＧでした。 600mmで通常撮影中に、目立ったカモメを大きく撮りたい場合、非常に便利に使う事が出来ました。残った課題は、絞り込む事でシャッター速度の低下によるブレと撮影距離が50ｍ程度では問題ないが、100ｍ以上になると空気のよどみによるボケが目立ちシャープな画像が得られませんでした。 念のためデジカメを従来から使用していたE4300でもテストしましたが同様の結果が得られました。 |
|||||||||||||||||
| フィールドでの撮影サンプル１ 04.10.17 | |||||||||||||||||
| フィールドでの撮影サンプル２ 04.10.23 | |||||||||||||||||
 |
|||||||||||||||||
